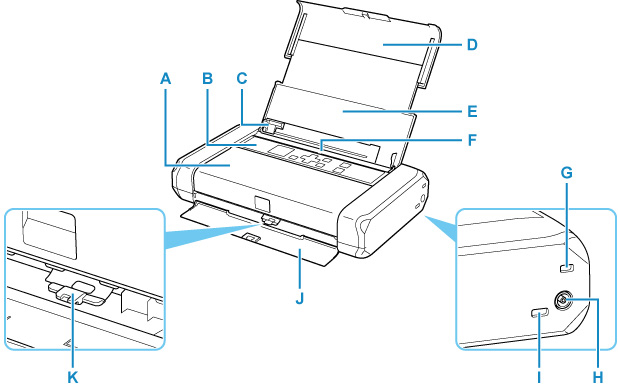

Pogled sprijeda

A: Poklopac ispisne glave

Otvorite da biste zamijenili spremnik tinte ili da biste iz pisača izvadili zaglavljeni papir.

B: Radna ploča

Upotrijebite za promjenu postavki pisača ili za upravljanje njime.

• Radna ploča

C: Vodilica papira

Poravnajte s lijevom stranom snopa papira.

D: Oslonac papira

Proširite da biste umetnuli papir u stražnju ladicu.

E: Poklopac stražnje ladice

Otvorite da biste uložili papir u stražnju ladicu.

F: Stražnja ladica

Uložite papir ovdje. Dva ili više listova papira iste veličine i iste vrste papira mogu se uložiti istovremeno te se automatski ulagati jedan po jedan.

• Ulaganje običnog papira/fotopapira
• Ulaganje omotnica

G: Sigurnosni utor

Za zaštitu od krađe umetnite sigurnosnu žicu ili druge materijale.

H: Poveznik prilagodnika izmjenične struje

Ovdje ukopčajte prilagodnik izmjenične struje.

I: USB priključak

Priključite USB kabel da biste povezali pisač s računalom.

J: Poklopac otvora za izlaz papira

Izbacuje se ispisani papir.

K: Ručica za namještanje debljine papira

Mijenja razmak između ispisne glave i umetnutog papira tako da odgovara vrsti medija.

Postavite ulijevo za ispisivanje omotnica.

Postavite udesno za ispisivanje na drugom papiru osim omotnica.

Važno

• Ne dodirujte metalno kućište.

• Nemojte priključivati ili isključivati USB kabel dok pisač ispisuje putem računala. To može uzrokovati probleme.
